入力が簡単

登録データの確認

現場登録データ一覧表で、保存されているデータの内容を確認できます。データの概要が確認でき、横断図も表示します。

入力の省力化

前断面データ同一のデータの入力は、リターンキーを空打ちするだけでOKです。

入力データの取り込み

1. 縦断及び任意断面データの座標をMS EXCELからコピーできます。
2. 任意断面の座標データをCSVファイルから取り込めます。
3. 「複断面不等流」で入力された測点データ及び、任意断面(横断図)の座標データを取り込むことができます。

チェック機能

入力データ自動チェック機能で入力不備の箇所を適時お知らせします。

断面データの確認

横断面データ入力時の形状確認は、断面データ入力途中のいつでも随時行えます。拡大表示も可能です。

測点名入力補助

測点名入力では、あらかじめ「No．」，「SP．」などが入力されています。入力される文字は、利用者が自由に定義できます。

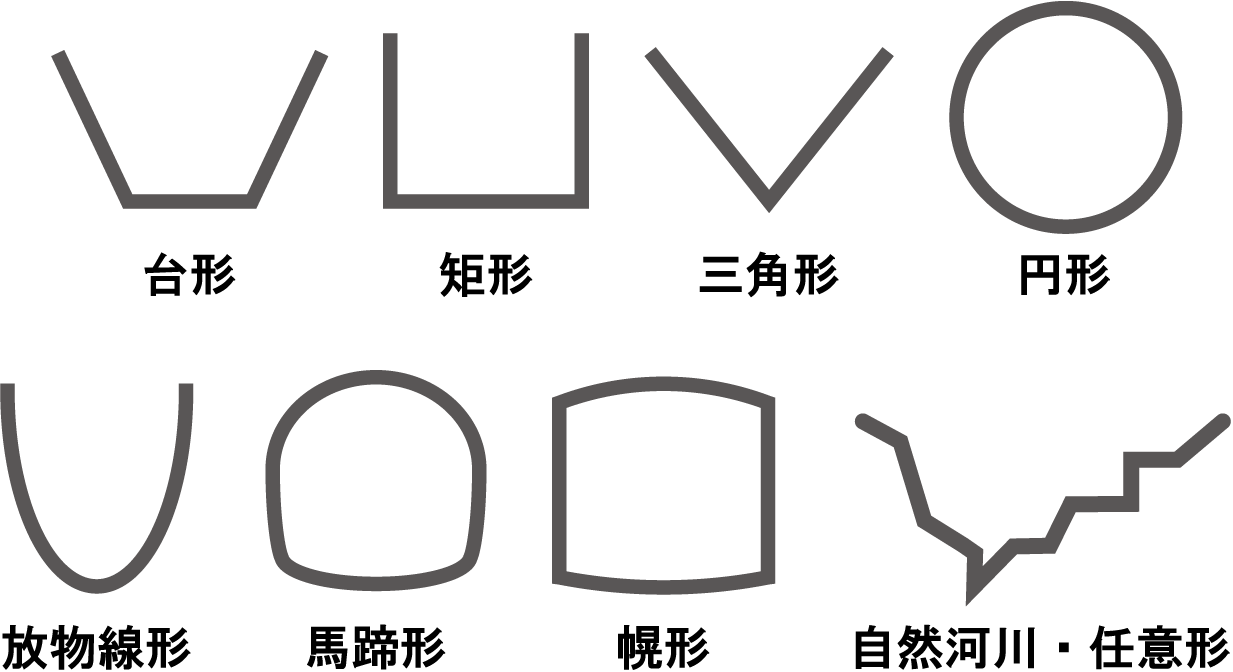

入力可能な形状（混在可）

豊富な計算機能

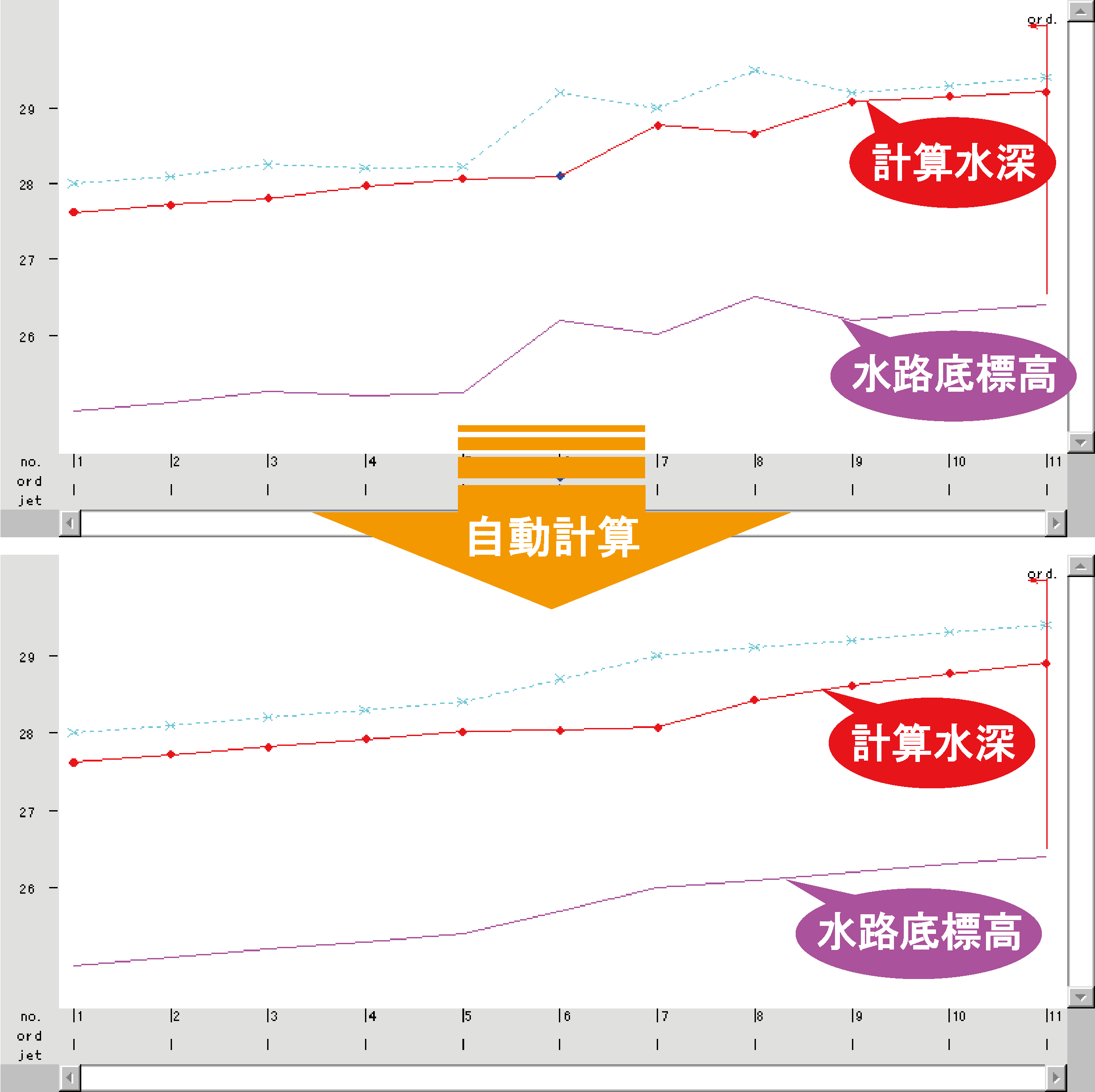

河床勾配自動計算

最大流速を指定しますと、河床勾配を自動計算します。（自然河川を除く）

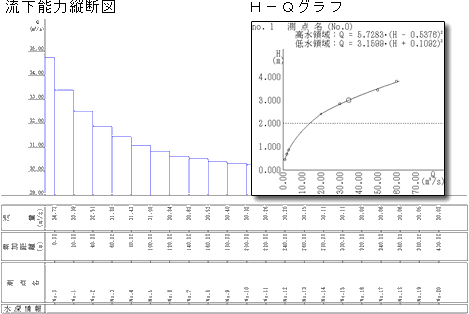

流下能力算定

水深に対する流下能力を不等流計算で算定できます。

計算の準備に「道具箱」

• 「道具箱」の中に水理計算の電卓を用意しました。
• 「道具箱」では、指定断面ごとの諸量の計算を行います。

1. 流水断面積, 水面幅, 径深, 潤辺
2. 限界水深, 限界勾配, 限界流速
3. 等流水深
4. 等流水深, 限界水深, 限界勾配
5. 疎通流量, 流速
6. 湾曲部の水位（常流区間部）
7. 余裕高Fbの計算（土地改良事業用）
8. 水深→流量, 流速

入力データ及び、計算書のファイル出力機能

• 横断及び、縦断の入力データを、MS EXCELファイルに出力できます。
• 計算書(図は除く)を、MS EXCELファイルに出力できます。
• 縦断図を、CADデータ(SXF)に出力できます。

計算が簡単

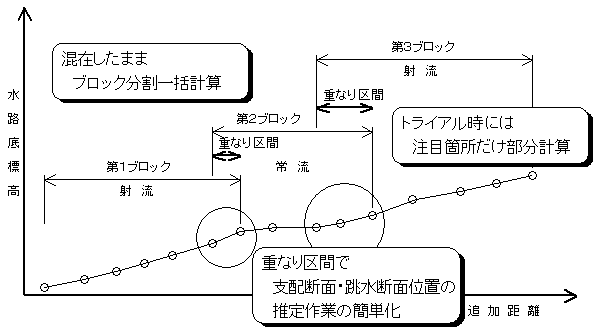

常流・射流の混在計算

最大100測点（断面）を5ブロックまで分割して、ブロックごとに常流・射流の混在計算ができます。

計算実行中では…

• 初心者の方でも安心して使えるように、1断面ごとの計算結果や流れの特性を、一覧表に表示しながら計算を進行させます。
• 計算中に水深が計算できない場合は、限界水深に自動的に置き換えて計算を継続させます。
• このとき画面では、その断面に「限界」の文字を黄色で表示します。
• この黄色表示の断面が連続する場合は、流れの型（常流・射流）が適切でないことをを意味し、常流と射流を逆にして再計算します。
• このように計算進行中のカラー表示により、常流と射流の切り替えが感覚的に理解できます。
• また、計算断面の容量不足の場合は、必要断面を自動的に計算しながら計算を継続させます。
• このとき画面上では、水深が赤色表示になります。

粗度の考え方

1. 単一粗度（レベル1）
2. 合成粗度（レベル1ａ）
3. 井田の方法による潤辺ごとの粗度（レベル2a）

高水敷に樹木群がある河川の計算（レベル3）や、複断面を断面分割しての計算（レベル２、２ａ）には、弊社「複断面不等流」をご利用ください。 「不等流」と「複断面不等流」の違いは、「こちら」をご覧ください。

多彩な表現

充実した計算結果情報

おもだった計算結果情報が画面にグラフィック表示されるため、計算結果をプリンタに出力することなくトライアル計算をスムーズに実行できます。

また、知りたい情報だけを選択して、画面に拡大表示きますので、計算内容の理解度をさらに高めます。

画面表示内容

1. 計算水位
2. 限界水位
3. 等流水位
4. 水面幅
5. 水位
6. 急勾配箇所
7. 水面形
8. 指定流速に収まらない箇所
9. オーバーフロー箇所
10. 限界水深置換え箇所
11. その他（左岸・右岸・水路底、内挿断面の計算水深、限界水深、等流水深）

計算書が親切

手計算スタイルとセミフリーフォーマットスタイル

水面形追跡計算書では、手計算スタイルと、業務内容に合わせて出力項目を自由に選択できるセミフリーフォーマットスタイルを使い分けられます。

出力項目内容

• 測点名, 累加距離, 区間距離, 水面標高, 水路底標高, 水深, 流速, 流量
• 流積, 水面幅, 径深, 限界水深, フルード数, 等流水深, エネルギー線標高
• 速度水頭, 摩擦損失水頭, 勾配, 粗度係数, 潤辺, 限界勾配, 水面形
• その他の損失水頭(急拡,急縮等), 平均河床高, 橋脚堰上, 高水位, 高水位と計算水位の差, 計画堤防高, 計画河床高, 比力

豊富な図表

※画像クリックで拡大します。

•

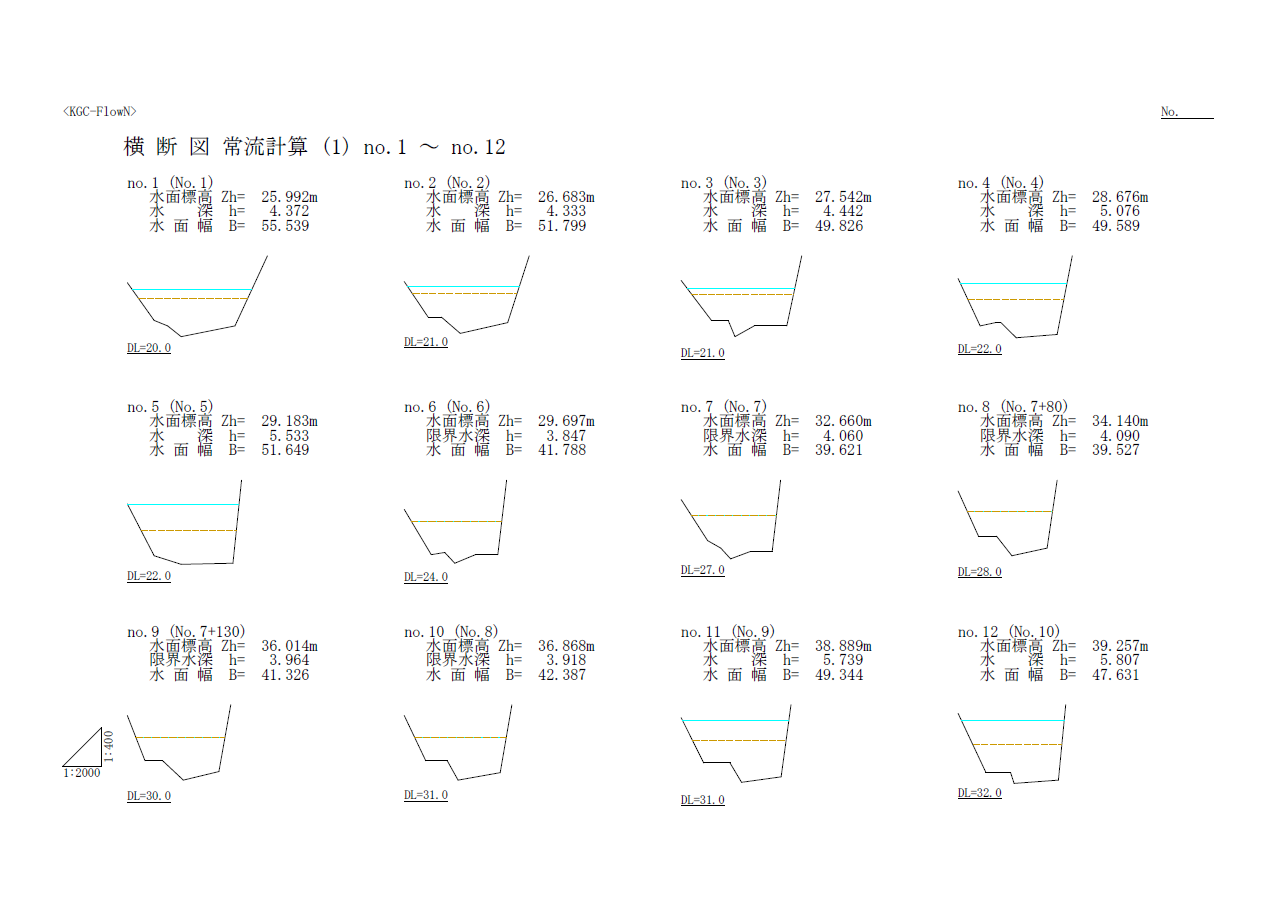

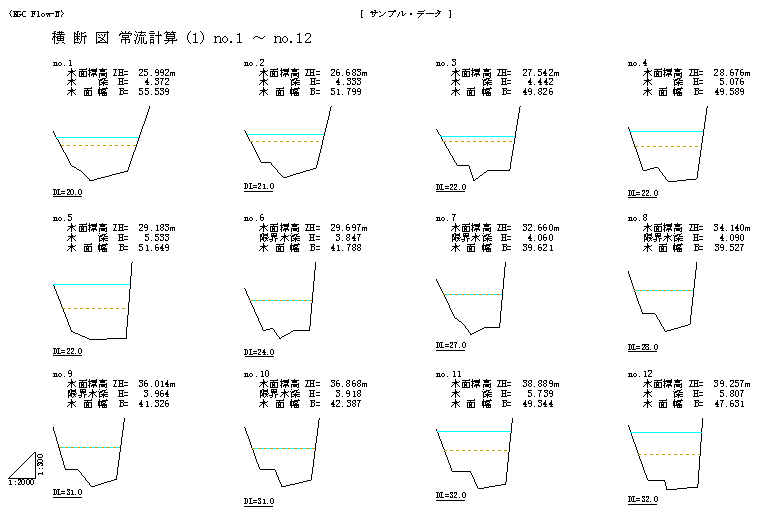

  横断図

•

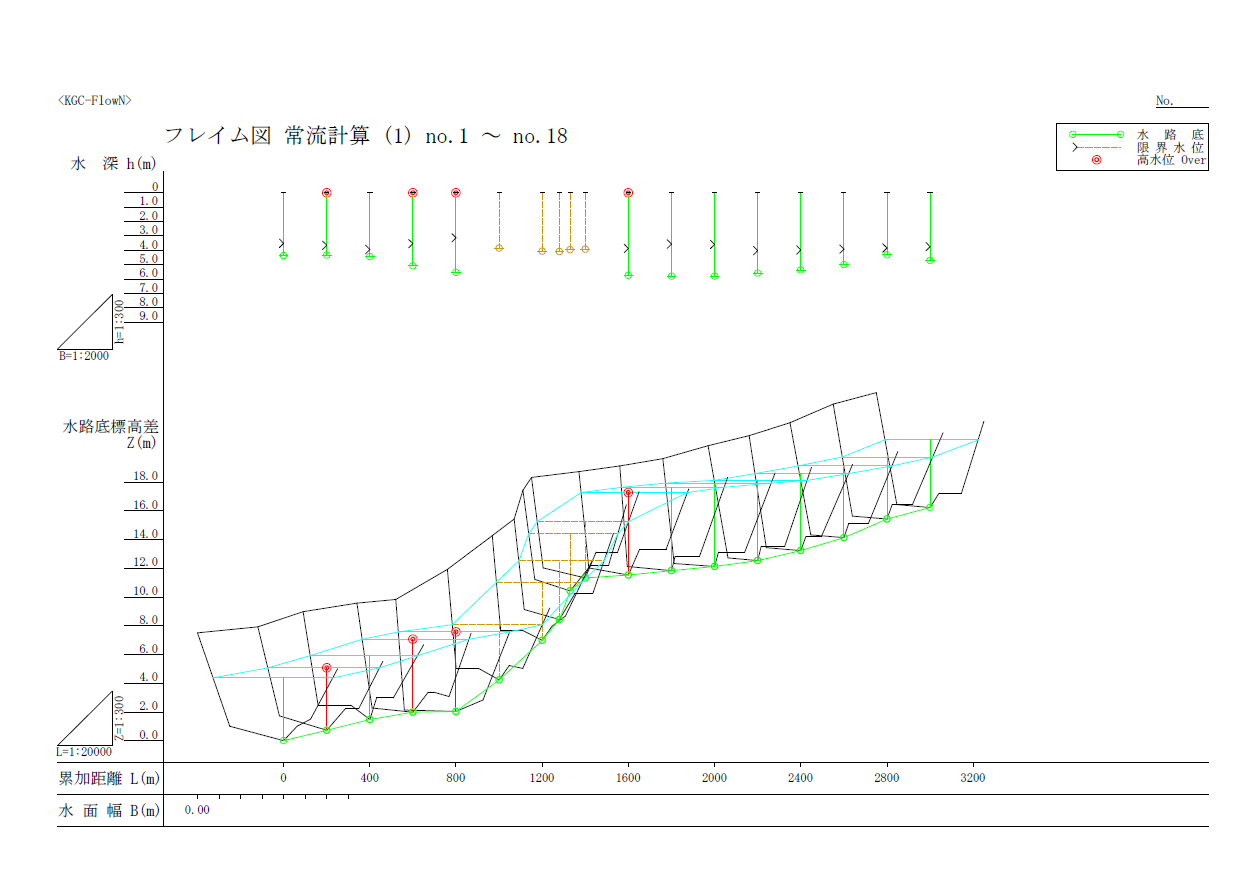

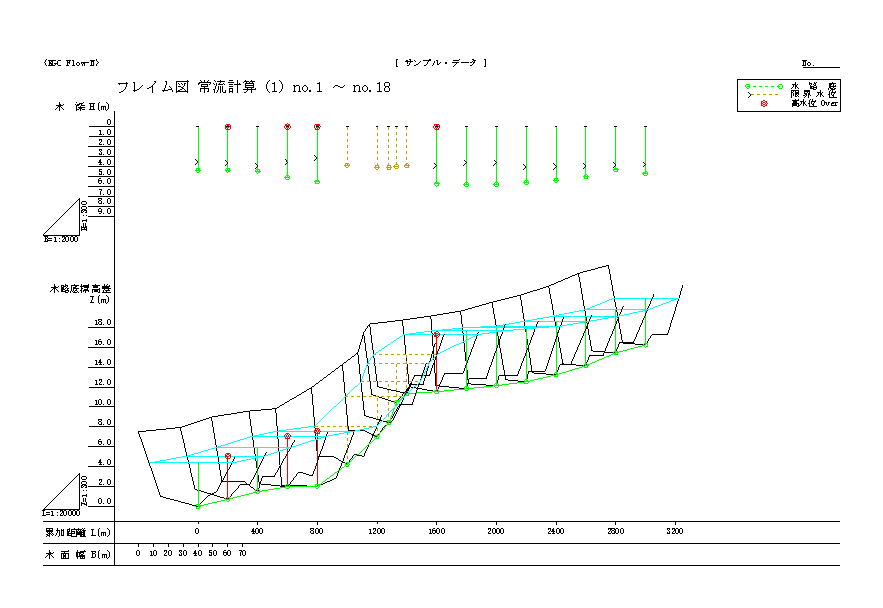

  フレイム図

•

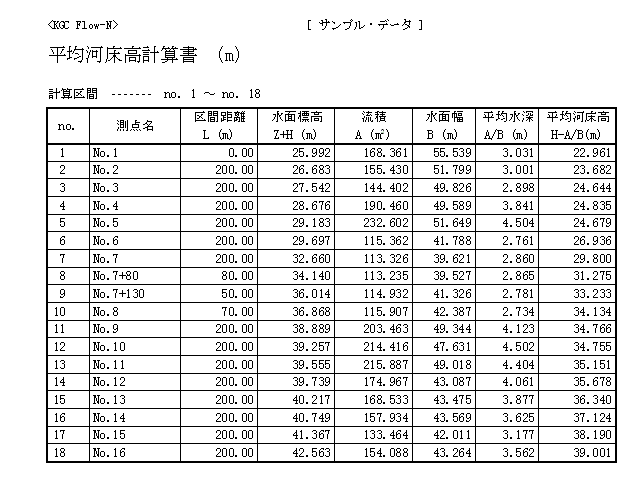

  平均河床高計算書図

その他の仕様

基本

ベルヌーイの定理を用い、開水路の水面形を不等流計算により追跡します。

入力

入力作業を効率よく実行させるため、前断面のデータを手掛かりとして自動計算（水路底標高）、前断面データと同一データを自動コピー（区間距離, 流量, 断面形状, 粗度係数）の機能をもたせています。

任意形状断面（最大２００点）は入力しながら形状確認が行えます。また、横断方向の座標変換機能を持っていますので、河川中心直角方向の座標などに、簡単に変更ができます。

横断面の寸法及び座標をmm単位で入力できます。

計算

各測点間を５０等分割まで行え、分割断面は測点間の断面変化、流量変化を考慮することができます。

急拡, 急縮, 漸拡, 漸縮, 湾曲についての損失計算が行えます。

橋脚による損失水頭計算（D'Aubuisson公式）が行えます。
